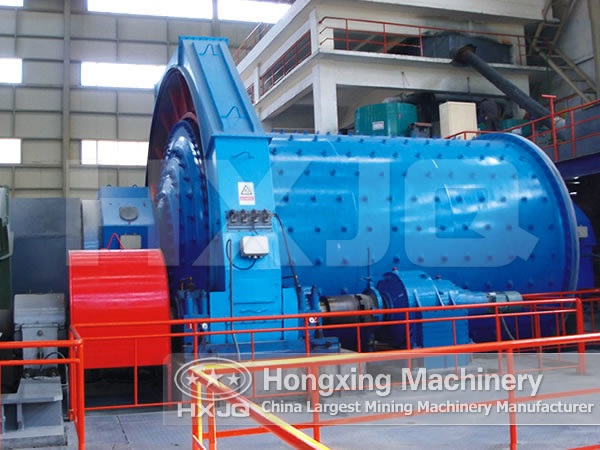

Moulin à charbon
Introduction
Moulin à charbon est un équipement utilisé pour broyer et sécher les charbons en variété de dureté. Il se compose de l'équipement 'd'alimentation, le roulement principal, la partie de rotation, l'entraînement, l'équipement de déchargement, l'équipement de démarrage en haute pression, et le système de lubrification. Il est largement utilisé dans les matériaux de construction, la centrale thermique, la métallurgie, l'industrie chimique etc. Ce moulin à charbon a une structure raisonnable et une haute efficacité de broyage, il est un équipement le plus idéal pour le broyage de charbon.
Caractéristique
Moulin à charbon est entraîné au bord, par le réducteur et la roue dentée grande et petite. Il adopte la structure en type de balayage du vent, avec une chambre de séchage, donc il peut bien s'adapter l'eau contenu dans les charbons originaires. Dans la chambre de broyage, on installe par l'ordre le revêtement à échelon, le revêtement à double échelons, et le revêtement à ride, ceci peut augmenter la capacité de moulin. La structure de persienne qu'on utilise pour l'équipement d'alimentation peut augmenter la capacité de l'échange de chaleur, et éviter efficacement l'obstruction des matériaux dans l'ouverture d'alimentation.
Principe de fonctionnement
Les charbons originaires sont alimentés dans l'équipement d'alimentation par l'alimentateur, le vent chaud en température 300℃environ entre dans l'équipement d'alimentation aussi en passant par le tuyau d'entrée. Dans la chambre de séchage, la plaque de levage installée spéciale jette les charbons originaires en l'air pour l'échange de chaleur complet et le séchage. Les charbons secs passent par la double plaque de compartiment et entrent dans la chambre de broyage où on installe les matières de broyage, soit les balles d'acier, les morceaux de charbon sont broyés en poudre ici. En même temps, le ventilateur à guide du vent emporte les poudres de charbon et l'air en dehors de moulin en passant par l'ouverture de déchargement, et les granules gros vont être rentrées dans la chambre de broyage par l'hélice installée dans l'équipement de déchargement pour le broyage encore une fois.
Paramètres techniques
|
Spécification (m)
|
Φ1.7×2.5 | Φ2.2×3.0 | Φ2.2×3.5 | Φ2.2×4.4 | Φ2.2×4.4+1.3 | Φ2.4×4.75 | Φ2.4×4.5+2 | Φ2.5×3.9 | |
|
Projet
|
|||||||||
|
Vitesse (r/min)
|
25.4 | 21.3 | 21.3 | 22.4 | 22.4 | 20.4 | 20.4 | 20 | |
|
Capacité (t/h)
|
3-5 | 5-6 | 6-7 | 8-9 | 8-9 | 12-14 | 11-12 | 10 | |
|
Finesse R80(%)
|
10-12 | 10-12 | 10-12 | 10-12 | 10-12 | 8-10 | 8-10 | 8-10 | |
|
Dimension des matériaux d'alimentation(mm)
|
＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | |
|
Quantité de chargement de matière abrasive (t)
|
7.5 | 13 | 15 | 20 | 20 | 22 | 22.5 | 22 | |
|
Eau (%)
|
Entrée
|
＜10 | ＜10 | ＜10 | ＜10 | ＜10 | ＜10 | ＜10 | ＜10 |
| Sortie | ＜2 | ＜2 | ＜2 | ＜2 | ＜2 | ＜2 | ＜2 | ＜2 | |
|
Température .(℃)
|
Entrée
|
＜350 | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 |
|
Sortie
|
60 ~ 80 | 60 ~ 80 | 60 ~ 80 | 60 ~ 80 | 60 ~ 80 | 60 ~ 80 | 60 ~ 80 | 70 ~ 90 | |
|
Réducteur principal
|
ZD45 | ZD60 | ZD60 | ZD60 | ZD60 | ZD60 | ZD60 | ZD60 MBY450 |
|
|
MBY450 Moteur principal (KW)
|
95 | 180 | 210 | 250 | 250 | 280 | 315 | 315 | |
|
Poids total(t)
|
23 | 38 | 41 | 46 | 48.5 | 54 | 76 | 62 | |
|
Spécification (m)
|
Φ2.6×5.25+2.25 | Φ2.8×5+3 | Φ2.9×4.1 | Φ3.0×6+3 | Φ3.2×6.75+2 | Φ3.4×6+3 | Φ3.8×7+2.5 | Φ3.8×7.25+3.5 | |
|
Projet
|
|||||||||
|
Vitesse (r/min)
|
19.7 | 18.3 | 18.8 | 17.3 | 16.9 | 17.5 | 16.4 | 16.4 | |
|
Capacité(t/h)
|
13 ~ 14 | 16 ~ 17 | 14 ~ 16 | 19 ~ 20 | 27 ~ 29 | 28 ~ 30 | 38 ~ 40 | 41 ~ 43 | |
|
Finesse R80(%)
|
8-10 | 8-10 | 8-10 | 8-10 | 8-10 | 12 | 12 | 12 | |
|
Dimension des matériaux d'alimentation(mm)
|
＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | |
|
Quantité de chargement de matière abrasive (t)
|
28 | 32 | 35 | 43 | 50 | 55 | 80 | 85 | |
|
Eau(%)
|
Entrée
|
＜10 | ＜12 | ＜10 | ＜10 | ＜10 | ＜12 | ＜12 | ＜12 |
| Sortie | ＜2 | ＜2 | ＜2 | ＜2 | ＜2 | ＜2 | ＜2 | ＜2 | |
|
Température(℃)
|
Entrée
|
＜350 | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 |
|
Sortie
|
70 ~ 90 | 60 ~ 80 | 60 ~ 80 | 70 ~ 90 | 80 ~ 90 | 60 ~ 80 | 60 ~ 80 | 60 ~ 80 | |
|
Réducteur principal
|
ZD70 MBY450 |
ZD70 MBY500 |
ZD80 MBY560 |
ZD80 MBY560 |
JDX630 | JDX710 | MBY710 | MBY800 | |
|
Moteur principal(KW)
|
400 | 500 | 500 | 630 | 710 | 800 | 1250 | 1400 | |
|
Poids total(t)
|
98 | 107 | 78 | 124 | 148 | 162 | 178 | 220 | |
