Classificateur

Introduction

Il y a quatre genres de classificateur : celui mono-spiral à haute digue; celui double-spiral à haute digue; celui mono-spiral à submersion; celui double-spiral à submersion.

Classificateur est composé principalement de six parties: l'entraînement, la partie spirale, la réservoir, le mécanisme élévateur, le siège inférieur, et la valve de déchargement.

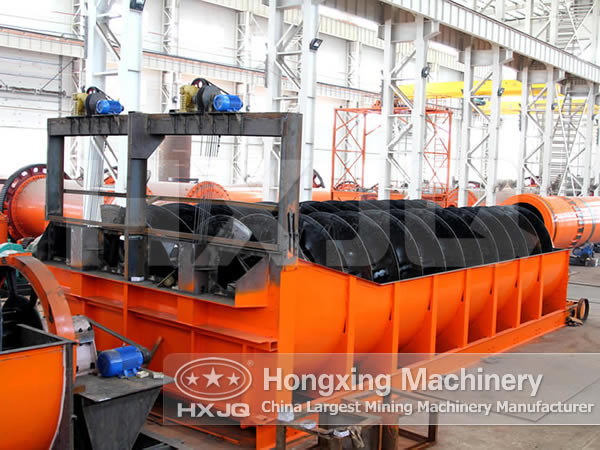

Classificateur

Caractéristique

Classificateur spiral est largement utilisé dans l'usine de l'enrichissement où il forme une boucle fermée avec le broyeur à boulets ensemble pour séparer les sables minières; ou il est utilisé dans l'enrichissement de métal pour classifier les particules minérales; ou dans la laverie pour le travail de déshydration etc. Cette machine a des avantages: structure simple, fonction fiable, opération commode etc.

Principe de fonctionnement

Classificateur travaille au principe comme ceci au-dessous:

D'après la différence de dimension et de proportion, les solides granulaires descendent dans le liquide à différente vitesse, les granules fins vont flotter dans la surface de l'eau et sortir suivre l'eau; les granules gros vont sombrer dans le fond de réservoir, et puis ils sont poussés par l'hélice jusqu'au supérieur et déchargées après. Classificateur vise à classifier et filtrer les matériaux broyés par le moulin, ceux gros sont poussés dans l'ouverture d'alimentation de moulin par la lame d'hélice pour les broyer encore, ceux fins sont déchargés par le tube de débordement.

Le siège de cette machine est en acier à auge, mais son corps est soudé en plaque d'acier. La tête de l'arbre spiral est en étui de fer qui est durable et résistant à l'usure. Il y a deux genres de mécanisme élévateur: celui de type électrique et celui de type manuel.

Paramètres techniques

Modèle Diamètre spiral (mm) Vitesse spiral (r/min) Longueur de réservoir (mm ≤) Puissance de moteur （kw ≤） Dimension （mm≤） Poids （t）
pour l'entraînement pour l'élévation longueur largeur hauteur ≤
FG-3 300 12-30 3000 1.1 ---- 3850 490 1140 0.7
FG-5 500 8-12.5 4500 1.1 ---- 5430 680 1480 1.9
FG-7 750 6-10 5500 3 ---- 6720 980 1820 3.1
FG-10 1000 5-8 6500 5.5 ---- 7590 1240 2380 4.9
FC-10 8400 7.5 9600 1240 2680 6.2
FG-12 1200 4-6 6500 7.5 2.2 8180 1570 3110 8.5
FC-12 8400 7.5 2.2 10370 1540 3920 11.0
2FG-12 6500 15 4.4 8230 2790 3110 15.8
2Fc-12 8400 15 4.4 10370 2790 3920 17.6
FG-15 1500 4-6 8300 7.5 2.2 10410 1880 4080 12.5
FC-15 10500 7.5 2.2 12670 1820 4890 16.8
2FG-15 8300 15 4.4 10410 3390 4080 22.1
2FC-15 10500 15 4.4 12670 3370 4890 30.7
FG-20 2000 3.6-5.5 8400 11-15 3 10790 2530 4490 20.5
FC-20 12900 11-15 3 15610 2530 5340 28.5
2FG-20 8400 22-30 6 11000 4600 4490 35.5
2FC-20 12900 22-30 6 15760 4600 5640 48.7
FG-24 2400 3.67 9130 15 3 11650 2910 4970 26.8
FC-24 14130 18.5 4 16580 2930 7190 41.0
2FG-24 9130 30 6 12710 5430 5690 45.8
2FC-24 14130 37 8 17710 5430 8000 67.9
2FG-30 3000 3.2 12500 40 8 16020 6640 6350 73.0
2FC-30 14300 --- --- 17091 --- 8680 84.8
