Machine de flottation à malaxage

Introduction

Machine de flottation à malaxage adopte une réservoir en type 'U', l'arbre creux de remplissage, le rotor suspendu, surtout une nouvelle roue à palette. C'est une roue à cône dont les feuilles s'inclinent vers derrière en un angle. Cette roue est similaire de la roue de pompe centrifuge avec des avantages comme grande quantité de transport, petite pression, faible consommation d'énergie et structure simple. Dans la chambre de roue à palette, on installe un distributeur d'air poreux et cylindrique, qui peut disperser d'avance l'air dans la plupart zone autour de roue et de feuille, ceci peut augmenter la surface de touche entre la pâte et l'air. Quand cette machine travaille, suivre la rotation de roue, la pâte est aspirée par l'entour de l'inférieur de roue à l'espace entre la roue et les feuilles, à la fois, l'air en bas pression envoyé par le souffleur entrent ici aussi en passant par l'arbre creux et le distributeur d'air. La pâte et l'air se mélangent complètement entre les feuilles, et puis sont poussés de l'entour de roue vers haut incliné, ensuite sont stabilisés et orientés par le rotor, entrent dans la réservoir à la fin. Les bulles montent jusqu'à la zone stable, après le processus de l'enrichissement, ces mousses débordent du barrage et entrent dans la réservoir de mousse. L'autre pâte coule vers inférieur de roue et est mélangée par la roue encore une fois, et devient les bulles minéralisées. La reste de pâte coule dans la réservoir suivant et jusqu'à devenir le déchet minier.

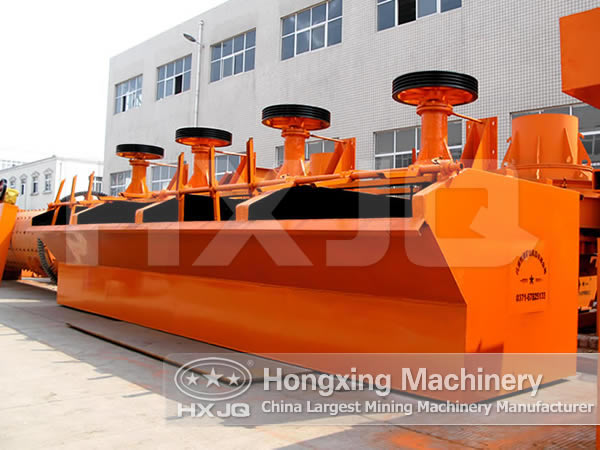

Machine de flottation à malaxage

Caractéristique

Machine de flottation est composée de : réservoir de pâte, équipement de mélange, équipement de remplissage, équipement à évacuer les mousses minéralisées, le moteur et plus.

1) La réservoir de pâle : Elle a une ouverture d'alimentation et un équipement de vanne à régler la surface de pâte minière. Elle est composée d'un corps de réservoir soudé en plaque d'acier et une vanne soudée en plaque d'acier et rond d'acier.

2) L'équipement de mélange : Il vise à remuer la pâte pour éviter la précipitation de sable minière. Il est composé de la poulie, la roue à palette et l'arbre vertical, parmi lesquels la roue à palette est en caoutchouc résistant à l'usure.

3) L'équipement de remplissage : Il est composé de tube guide et de tube aspirant. Quand la roue à palette roule, il produit la pression négative dans la chambre de roue, et l'air est aspiré dans la chambre par le tube de pompe creux et se répand partout et forme le groupe de bulle. La pâte contenant les bulles nombreux est lancée vers le stator par la force de rotation de roue à toute vitesse, et les bulles deviennent plus petites et fines. D'autre part, ceci va éliminer les petites bulles qui sont créées a cause de la rotation du courant de pâte minière et qui montent verticalement, pour bien préparer le processus de flottation.

4) L'équipement à évacuer les mousses minéralisées: Il est composé du réducteur, le moteur et le racloir, pour racler les mousses qui flottent dans la surface de réservoir.

Principe de fonctionnement

Ajouter l'eau et le remède nécessaire dans les minerais déjà broyés, après de mélange, ils deviennent la pâte minière. Mettre la pâte minière dans la réservoir et guider l'air dans la pâte, il va former les bulles nombreux. Les granules minérals difficile d'être humidifiés, soit les granules minérals hydrophobes, s'attachent aux bulles et flottent dans la surface de pâte avec ces bulles ensemble et deviennent la couche de mousse minéralisée; les autres granules facile d'être humidifiés, soit les granules minérals hydrophiles, vont rester dans la pâte. Décharger les bulles qui contiennent des minerais spécials à la fin, pour réaliser le but de l'enrichissement.

Paramètre technique sur la machine de flottation de série KYF

Modèle KYF-1 KYF-2 KYF-3 KYF-4 KYF-8 KYF-16 KYF-24 KYF-38
Dimension de réservoir longueur /mm 1000 1300 1600 1800 2200 2800 3100 3600
largeur /mm 1000 1300 1600 1800 2200 2800 3100 3600
hauteur /mm 1100 1250 1400 1500 1950 2400 2900 3400
Volume de réservoir simple /kg 826.31 1419 1885 2206 3600 5900 7500 10300
Volume effectif /m³ 1 2 3 4 8 16 24 38
Capacité de production (calculer d'après le volume de pâte ) (m³/min) 0.2-1 0.4-2 0.6-3 1.2-4 3—8 4—16 4—24 10—38
Moteur de l'arbre principal modèle Y132M1-6 Y160M2-8 Y160L-8 Y180L-8 Y200L-8 Y250M-8 Y250M-8 Y280S-8
puissance /KW 4 5.5 7.5 11 15 30 30 37
vitesse /(r/min) 960 720 720 970 730 730 730 740
Roue à palette diamètre /mm 340 410 480 550 630 740 800 880
hauteur /mm 215 256 300 340 390 460 — 545
vitesse /(r/min) 281 247 219 200 175 160 150 138
vitesse de cercle /(m/s) 5 5.3 5.5 5.76 5.77 6.7 6.25 6.36
Moteur de racloir modèle Y90S-4 Y90S-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4
puissance /KW 1.1 1.1 1.5 1.5 1.5 1.5 1.5 1.5
vitesse /(r/min) 1400 1400 1400 1400 1400 1400 1400 1400
Racloir vitesse /(r/min) 18 18 16 16 16 16 16 16
diamètre /mm 500 500 580 600 600 700 700 500
Pression du vent de souffleur /kPa ≥12.6 ≥14.7 ≥19.8 ≥19.8 ≥21.6 ≥25.5 ≥30.4 ≥34.3
Quantité maximum de remplissage /(m³/㎡•min) 2 2 2 2 2 2 2 2

Paramètre technique de la machine de flottation de série XCF

Modèle XCF-1 XCF-2 XCF-3 XCF-4 XCF-8 XCF-16 XCF-24 XCF-38
Dimension de réservoir longueur /mm 1000 1300 1600 1800 2200 2800 3100 3600
largeur /mm 1000 1300 1600 1800 2200 2800 3100 3600
hauteur /mm 1100 1250 1400 1500 1950 2400 2900 3400
Volume de réservoir simple /kg 1154 1659 2259 2669 3868 6520 8000 11000
Volume effectif /m³ 1 2 3 4 8 16 24 38
Capacité de production (calculer d'après le volume de pâte ) (m³/min) 0.2—1 0.4—2 0.6—3 1.2—4 3—8 4—16 4—24 10—38
Moteur de l'arbre principal modèle Y132M2-6 Y160M-6 Y160L-6 Y180L-6 Y200L2-6 Y280S-8 Y280S-8 Y280S-6
puissance /KW 5.5 7.5 11 15 22 37 37 45
vitesse /(r/min) 960 970 970 970 970 740 740 980
Roue à palette diamètre /mm 400 460 540 620 720 860 950 —
hauteur /mm 155 175 207 247 321 349 — —
vitesse /(r/min) 358 331 266 215 185 160 153 —
vitesse de cercle /(m/s) 7.5 7.5 7.5 7 6.97 7.6 7.6 7.4
Moteur de racloir modèle Y90S-4 Y90S-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4
puissance /KW 1.1 1.1 1.5 1.5 1.5 1.5 1.5 1.5
vitesse /(r/min) 1400 1400 1400 1400 1400 1400 1400 1400
Racloir vitesse /(r/min) 18 18 16 16 16 16 16 16
diamètre /mm 500 500 580 600 600 700 700 700
Pression du vent de souffleur /kPa ≥12.6 ≥14.7 ≥19.8 ≥19.8 ≥21.6 ≥25.5 ≥30.4 ≥34.3
Quantité maximum de remplissage /(m³/㎡•min) 2 2 2 2 2 2 2 2
